Portail battant brise vue motorisé
Wingate First - Modalités d'installation
Avant de procéder à la fixation des supports fournis, déterminer les coordonnées A et B (Fig. 3) sur la base des données fournies dans le Tableau 1. Celles-ci sont valables si l’actionneur est en position d’extension maximale à moins d’un centimètre de la course disponible (CD) quand le portail est fermé pour obtenir le maximum d’efficacité de fonctionnement.
Pour la fixation des piliers, utiliser les supports de fixation fournis.
N.B. : les données B dans le tableau, en référence aux différentes valeurs de A, doivent être considérées comme des valeurs conseillées.
Déterminer la valeur A + B que l’on souhaite utiliser : la somme des valeurs détermine la course utilisable Cu.
N.B. : la course utilisable (Cu) de l’actionneur ne devra jamais être égale ou supérieure à la course disponible (CD).
| ANGLE | A | B | Cu |
|---|---|---|---|
|
90° avec course disponible de 400 mm (sans fin de course) | 160 | 160 | 320 |
| 175 | 175 | 350 | |
| 185 | 185 | 370 | |
| 200 | 200 | 400 |
A+B=Cu (course utilisable) CD = (course max disponible) = 400mm
| Matière de l'armature | Aluminium |
|---|---|
| Disponibilité pièces détachées | 10 ans |
| Garantie armature | 5 ans |
| Garantie automatismes | 2 ans |
| Garantie moteurs 230V | 3 ans |
| Accessoires nécessaires pour la pose non inclus | La fixation qui est adaptée à votre matière de mur |
Notre portail battant à panneau ajouré 2 vantaux est un concentré de pièces robustes et techniques pour sécuriser votre entrée. Son installation est détaillée dans la notice fournie.
Caractéristiques techniques:
- Lames brise-vue (hauteur x épaisseur): 149x20mm
- Motorisation: moteur à bras
- Matériau: aluminium thermolaqué
- RAL9010 Blanc brillant ou RAL7016ST Gris anthracite structuré
Dimensions disponibles (Largeur x hauteur hors tout):
- 3000x1580mm, 3500x1580mm, 4000x1580mm
- 3000x1730mm, 3500x1730mm, 4000x1730mm
- 3000x1880mm, 4000x1880mm, 4000x1880mm
- Autres mesures disponibles sur demande de devis -
Lieu de livraison accessible aux véhicules de plus de 19 tonnes / 12m de longueur.
Accessoires fournis:
- sabot central
- deux crapaudines
- deux gonds
- un jeu de photocellule
- un témoin lumineux clignotant
- un automatisme
- deux télécommandes
Accessoires pour la pose non fournis (fixation à adapter selon le matériau du mur et le type de sol).
Les garanties TELCO :
- Garantie de l'armature: 5 ans
- Garantie motorisation 230v: 3 ans
- Garantie automatismes : 2 ans
- Disponibilité des pièces détachées: 10 ans

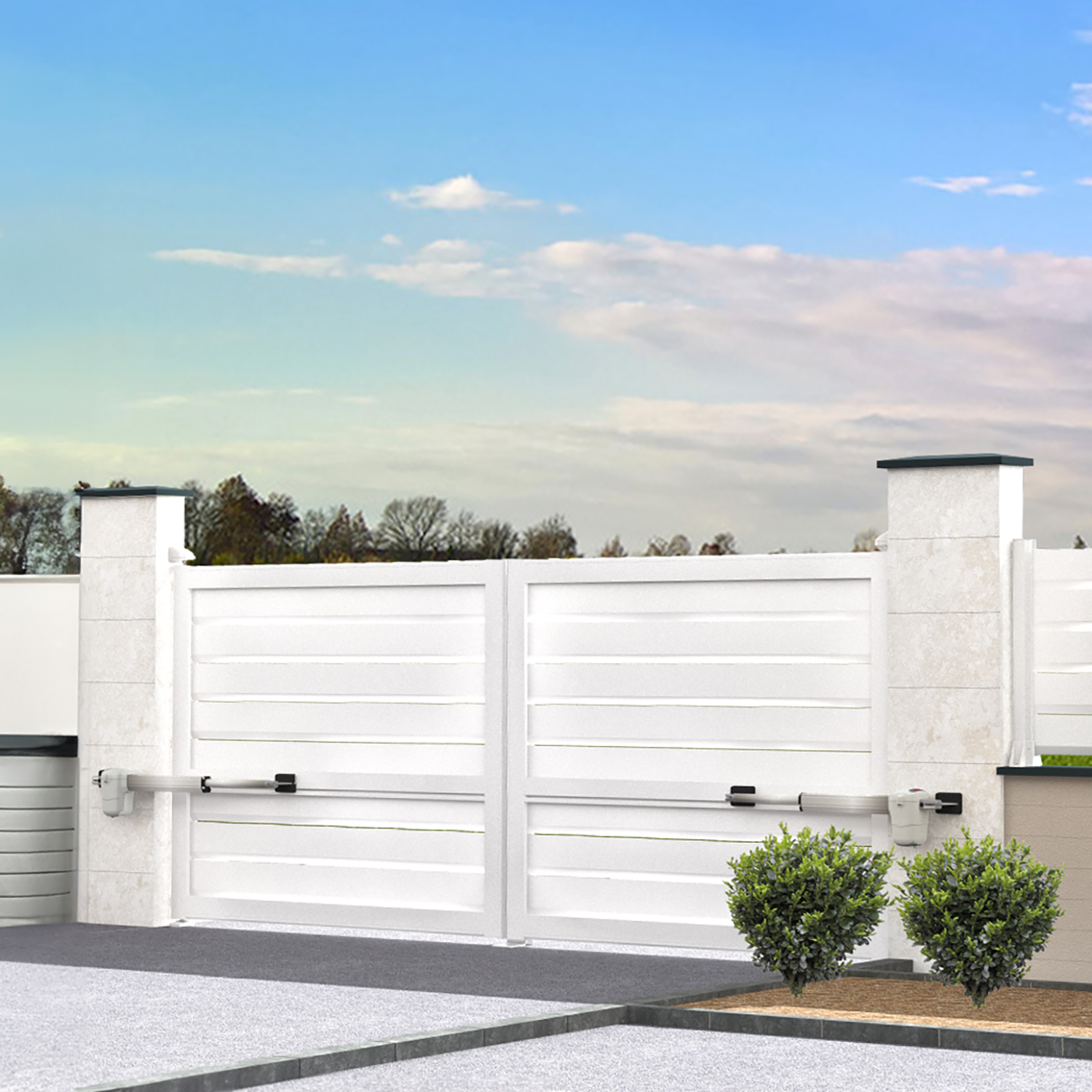

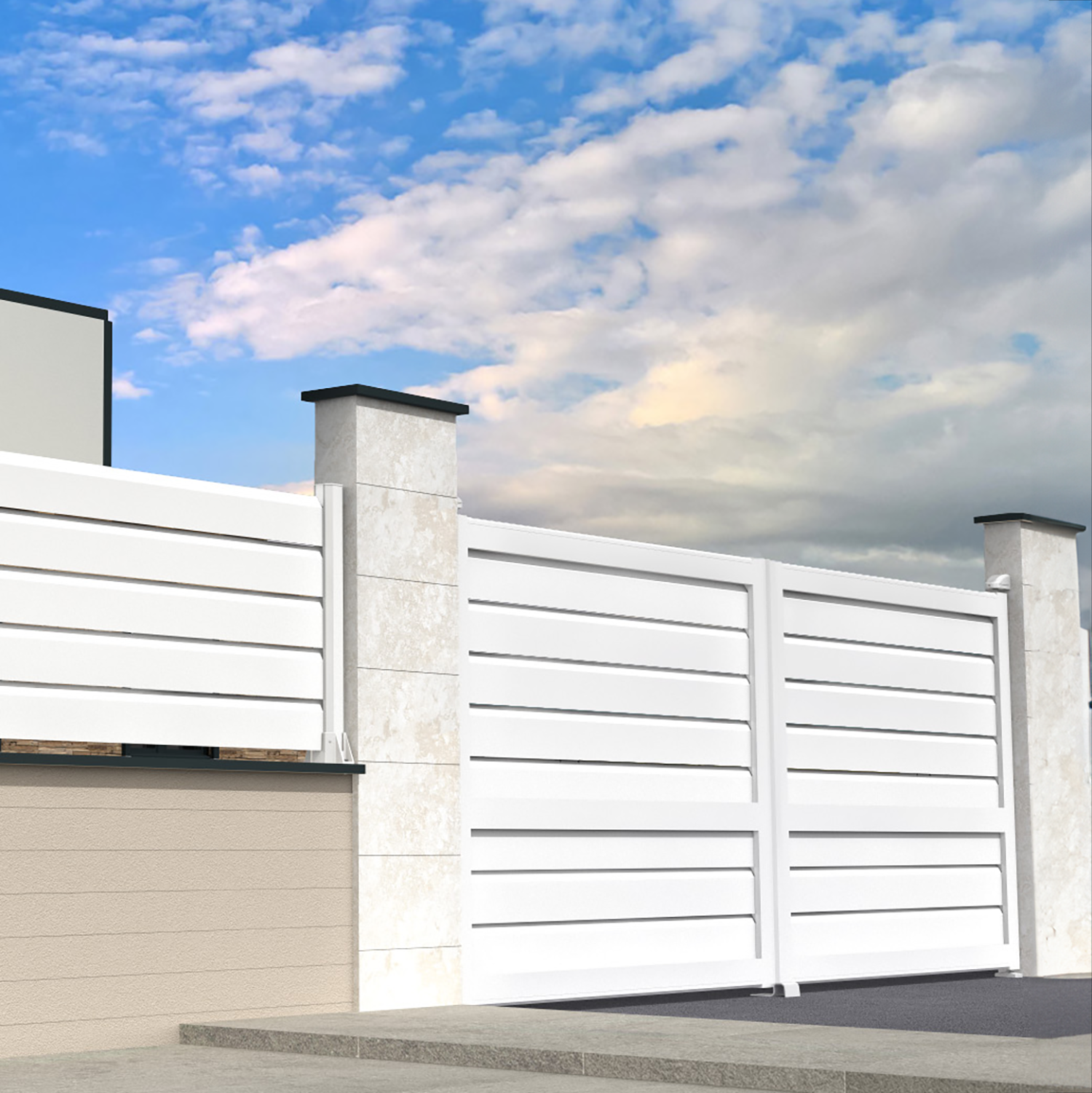

Portail aluminium double battant avec panneaux type brise vue, motorisé avec éléments de sécurité.
Installation simplifiée grâce aux gonds et crapaudines.
Ce produit est un KIT : ils sont à assembler et à visser.
